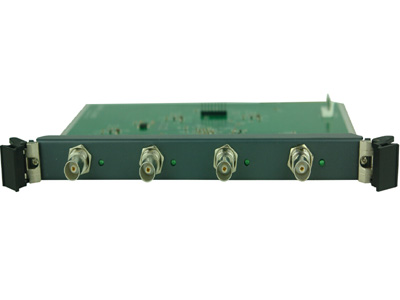

产品介绍:ADSDI-04是一款SDI输入信号卡,属于MHD矩阵系列.它有4路SDI输入接口,并且每个输入接口都有一个与其对应的信号指示灯。兼容3G-SDI,HD-SDI和SD-SDI信号。
产品特点:
l SDI输入信号卡与MHD系列矩阵主机搭配使用
l 带宽高达19Mbps至2.97Gbps
l 兼容各种格式的SDI信号,包括;SD/HD/3G/-SDI(自适应)
l 最高分辨率可达1080P,完全兼容HDTV
l 支持热插拔,保证友好的使用体验
l 输入最远距离100m
产品参数:
输入卡
输入 4路SDI信号
输入连接器 母端口BNC连接器
输出卡
输出 4路SDI信号
输出连接器 母端口BNC连接器
常规
增益 0db
锁定速率 自动
操作标准 SMPTE 292M,SMOTE 259M,SMOTE 424M,ITU-RBT.601,ITU-RBT.1120
输入回波损耗 <-14Db @ 1MHz~1.5GHz
输出回波损耗 <-12Db @ 1MHz~1.5GHz
最大速率 2.97Gpbs
数据类型 8或10bit
输入输出电平 0.8Vp-p±10%
输入输出抗阻 75Ω
均衡类型 自动
工作距离 100米
湿度 10%-90%
温度 -20~+70°
