产品名称： |

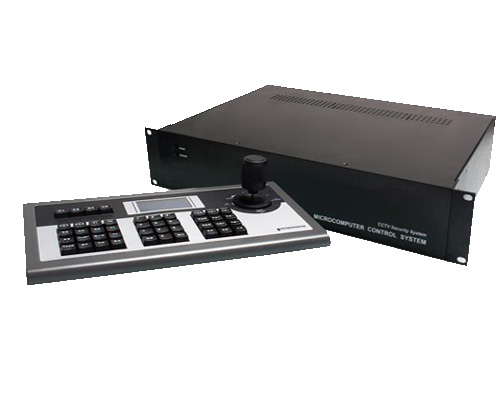

小型矩阵 2U 型号AD2014S系列 |
|
产品尺寸： |
|
|
产品说明： |
矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和监听与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。
矩阵主机内置了多种控制协议，可以直接控制多种类型的解码器、高速球，并能由数字硬盘录像机共同控制。
技术参数：
供电电源 <50W AC220V±10% / 50Hz
视频输入 1Vp-p(75欧姆负载，不平衡)
视频输出 1Vp-p(75欧姆负载，不平衡)
视频信噪比 50db（加权）
视频隔离度 50db (加权)
视频带宽 17MHz(-3db)
差分相位 典型值为2%
差分增益 典型值为2%
视频制式 CCIR和PAL制
音频输入幅值 0-2Vp-p
音频输出功率 0.5W(8W)
音频信噪比 48db（加权）
音频隔离度 48db（加权）
音频带宽 20KHz(-3db)
切换时间 <1毫秒
视音频接口 视频：BNC插座/音频：RCA插座
环境温度 -10℃~55℃
环境湿度 ≤90℅RH(无凝结)
外形尺寸 350mm(L)×480mm(W)×178 mm (H)
|
|
