1、采用三星S3C2440处理器，运行速度更快，系统更稳定
2、采用FPGA可编程逻辑阵列电路XC3S200A，性能更稳定；
3、采用美国TI公司DM355数字视频处理芯片，图像特别清晰；
4、采用美国TI公司THS7327长距离RGB驱动芯片，驱动距离高达80米
5、采用750M高带宽芯片，具有长线驱动功能；
6、支持2048X1536高分辨率设计电路
7、采用信号长距离传输失真增益补偿技术；
8、采用数字同步识别处理（DSIP）技术
9、支持无缝集成CMMAW技术和CCSEB电源管理技术；
10、采用3D全新蓝色矩阵式显示屏，全中文显示工作状态
11、内置轮循切换功能，能任意设定间隔时间和通道
12、内置32组场景存储功能，能直接在面板操作
13、24路RGB电脑信号输入；24、16、8路RGB电脑信号输出；
14、RGB视频输入和输出端采用5个BNC母接口；
15、专用端口，能直接和宏控无线触摸屏连接，即插即用；
16、全贴片SMD工艺，特有ESD静电保护功能；
17、RGB视频切换器是专门为RGB视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路RGB视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合；
18、本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换；
19、本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如安迪威视和其他控制系统）配合使用；
20、全球通用宽电压设计，可适应交流100～240V，50/60Hz；
21、高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比
RGB视频
增益： 0 dB
带宽： 750MHz (-3dB),满载
0 -10MHz @ +0.1dB
0 -100MHz@+0.6dB
多通道对一通道串扰和： -60dB @10 MHz， -39dB @100 MHz
微分相位I/0S： <1.28度，3.58MHz
微分相位误差： 0.1度, 3.58-4.43MHz
微分增益误差： 0.1%, 3.58-4.43MHz
最大传输延时： 5nS(±1nS)
切换速度： 200 ns(最长时间)
信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， YCbCr/YPbPr分量视频(component video)，S-video，复合视 频(CVBS)
RGB视频输入
接口： BNC母接口
最小/最大电平： 模拟信号: 0.5V ~ 2.0V p-p
阻抗： 75 Ω
回波损耗： -30dB@5MHz
信号强度： 1V p-p 分量视频或S-video中的Y 、复合视频； 0.7V p-p RGB（电脑信号）；0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C
最大直流偏置误差： 15mV
RGB视频输出
接口： BNC母接口
最小/最大电平： 0.5V ~ 2.0V p-p
阻抗： 75 Ω
回波损耗： -30dB@5MHz
直流偏置： 最大±5mV
同步信号
输入/输出类型： RGBHV, RGBS, RGsB, RsGsBs
输入电平： 0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电平： AGC-TTL: 5Vp-p, unterminated
输入阻抗： 510 Ω
输出阻抗： 75 Ω
最大上升/下降时间： 4ns
最大传输延时： 水平:90ns 垂直:160ns
极性： 正或负（与输入完全一致）
RS-232控制接口
串行控制接口： RS-232, 9-针母 D型 接口
波特率与协议： 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构： 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口 （选配）
控制接口： 4针凤凰座
使用方式： 与扩展键盘KT-B8W配套使用
控制口结构： +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口： （选配）
以太网控制接口： RJ-45母接口
以太网控制协议： TCP/IP
以太网控制速率： 自适应10M或100M,全双工或半双工
规 格
电源： 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
功率： 30W
温度： 储存、使用温度: -20°～ +70°C
湿度： 储存、使用湿度:10% ～ 90%
平均故障间隔时间： 60,000 小时
质保： 1年免费保修,终生维护
产品 配置中心

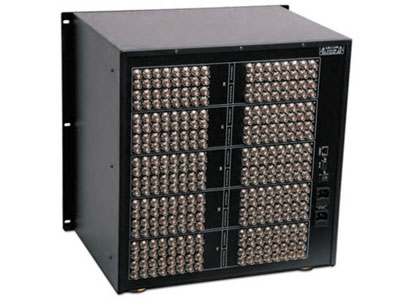

型号 AD-RGB24X24 AD-RGB24X16 AD-RGB24X08
尺寸（MM） 482长*282宽*360高(8U) 482长*282宽*360高(8U) 482长*282宽*360高(8U)
重量（KG） 22.8KG 21.1KG 20.60KG
产品配置 矩阵切换器主机*1
红外遥控器*1
使用说明书*1
软件光盘*1
电脑串口线*1
