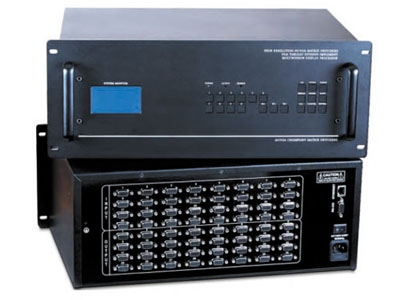

VGA矩阵24系列 型号:AD-VGA24X24

产品尺寸

产品说明:

1、采用三星S3C2440处理器,运行速度更快,系统更稳定
2、采用FPGA可编程逻辑阵列电路XC3S200A,性能更稳定;
3、采用美国TI公司DM355数字视频处理芯片,图像特别清晰;
4、采用美国TI公司THS7327长距离VGA驱动芯片,驱动距离高达80米
5、采用500M高带宽芯片,具有长线驱动功能;
6、支持2048X1536高分辨率设计电路
7、采用信号长距离传输失真增益补偿技术;
8、采用数字同步识别处理(DSIP)技术
9、支持无缝集成CMMAW技术和CCSEB电源管理技术;
10、内置轮循切换功能,能任意设定间隔时间和通道
11、内置32组场景存储功能,能直接在面板操作
12、24路VGA电脑信号输入;24、16、8路VGA电脑信号输出;
13、VGA视频输入和输出端采用DB15母接口;
14、专用端口,能直接和宏控无线触摸屏连接,即插即用;
15、特有TCP/IP网络控制管理功能,能通过以太网控制;(选配)
16、全贴片SMD工艺,特有ESD静电保护功能;
17、VGA矩阵切换器是专门为电脑信号的显示切换而设计的高性能智能矩阵开关设备,用于将各路电脑视频输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合;
18、本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换;
19、本产品带有断电现现场切换记忆保护,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如安迪威视和其他控制系统)配合使用;
20、全球通用宽电压设计,可适应交流100~240V,50/60Hz;
21、高品质、大批量生产,有较高的兼容性和稳定性,有较高的性价比;
VGA视频:
增益:0dB
带 宽:500MHz (-3dB),满载
串 扰:-60dB @10 MHz, -39dB @100 MHz
切换速度:200 ns(最长时间)
信号类型:RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV), 成分视频,S-video, 复合视频(信号)
VGA视频输入 :
接 口:15-pin HD 母接口
最小/最大电平:模拟信号: 0.5V ~ 2.0V p-p
信号强度:1V p-p : Y成分视频、S-video,复合视频; 0.7V p-p: VGA(电脑信号);0.3V p-p: R-Y 与B-Y成分视频、S-video
阻 抗:75 Ω
回波损耗:-30dB@5MHz
水平频率响应:15 kHz ~ 145 kHz
垂直频率响应:30 Hz ~ 170 Hz
最大直流偏置误差:15mV
VGA视频输出:
接 口:15-pin HD 母接口
最小/最大电平:0.5V ~ 2.0V p-p
阻 抗:75 Ω
回波损耗:-30dB@5MHz
直流补偿:最大±5mV
VGA同步信号:
输入/输出信号类型:RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频
输入电平:0.5V- 5.0V p-p,: 4.0V p-p 正常
输出电平:AGC-TTL: 5Vp-p, unterminated
输入阻抗:510Ω
输出阻抗:75 Ω
最大传输延时:水平:90ns 垂直:160ns
最大上升/下降时间:4ns
视频制式:NTSC 3.58,NTSC 4.43,PAL,SECAM
极 性:正或负(与输入完全一致)
RS-232控制接口 :
串行控制接口:RS-232, 9-针母 D型 接口
波特率与协议:波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构:2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口 (选配):
控制接口:4针凤凰座
使用方式:与扩展键盘KT-B8W配套使用
控制口结构:+5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口 (选配):
以太网控制接口:RJ-45母接口
以太网控制协议:TCP/IP
以太网控制速率:自适应10M或100M,全双工或半双工
规 格:
电 源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温 度:储存、使用温度: -20°~ +70°C
湿 度:储存、使用湿度:10% ~ 90%
平均故障间隔时间:60,000 小时
质保:1年免费保修,终生维护

产品  配置中心
型号  VGA-2424  VGA-2416  VGA-2408
尺寸(MM)  482长*282宽*180高(4U)  482长*282宽*180高(4U)  482长*282宽*180高(4U)
重量(KG)  14KG  13.1KG  12.2KG
产品配置  矩阵切换器主机*1
红外遥控器*1
使用说明书*1
软件光盘*1
电脑串口线*1
