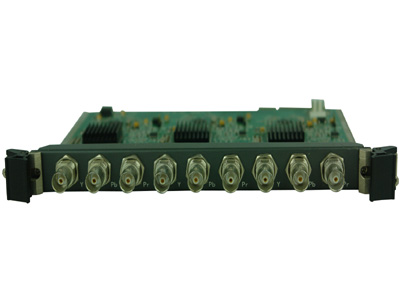

Product Description: AD-YPBPR-03 is a YPBPR input signal card, belonging to the MHD series of matrix. It has 3 YPBPR input interface.
Product features:
The input signal of the YPBPR card and the host matrix with the use of MHD series;
- the highest resolution up to 1080P60,
- have the image scaling function of Scaler
- raise the input signal resolution optional 720P or to 1080P
- support hot swappable, guarantee the friendly user experience.
Product features:
The output signal of the YPBPR card and the host matrix with the use of MHD series;
The output of the highest resolution up to 1080p60
- raise the input signal resolution optional 720p60 or 1080p60
- support hot swappable, guarantee the friendly user experience.
The product parameters:
Input card;
The input signal is 3 YPBPR signals
A female connector socket input port BNC
The input level of 2Vp-p
The input impedance of 75 ohms
Output card;
The output signal of the 3 YPBPR signals
The output port BNC socket connector mother
Output level 2Vp-p
The output impedance of 75 ohms
Routine
Gain 0dB
The video signal of Ypbpr 480p-1080p60
The switching rate of 200ns (max)
Broadband 300MHz-3db
The maximum time delay 5nS (+ 1nS)
Crosstalk <-50dB@5MHz
