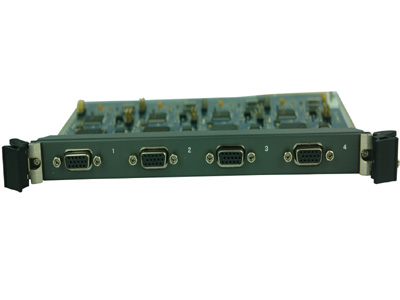

Product Description: AD-VGA/A-04 is a VGA input signal card, belonging to the MHD series of matrix. It has 4 VGA input interface, 4 stereo audio input interface. Automatic identification input signal format, can be embedded in the DVI signal transmission of audio.
Product features:
The input signal of the VGA card and the host matrix with the use of MHD series
The broadband up to 350MHz-3db
The input of adaptive, support for 1080P60 signal
The standard 3.5mm stereo headphone input interface
- support hot swappable, guarantee the friendly user experience
Product features:
The output signal of the VGA card and the host matrix with the use of MHD series
The broadband up to 350MHz-3db
- output adaptive, support for 1080P60 signal
The standard 3.5mm stereo headphone input interface
- support hot swappable, guarantee the friendly user experience
The product parameters:
Input card
The input signal is 4 VGA signals
Input connector DB15 pin female
AC AC coupled input
The input level of 0.5-2.0Vp-p
The input impedance of 75 ohms
Output card
The output signal of the 4 VGA signals
Output connector DB15 pin female
DC DC output coupling
Output level 0.5-2.0Vp-p
Output impedance of 75 ohms
Routine
Gain 0dB
The sampling clock 165MHz
Video wideband 350MHz (-3dB) fully load
Video video input type card; VGA-VXGA
Video output card; VGA-VXZA
Audio input impedance >10k
The audio signal input level <2.5Vp-p
