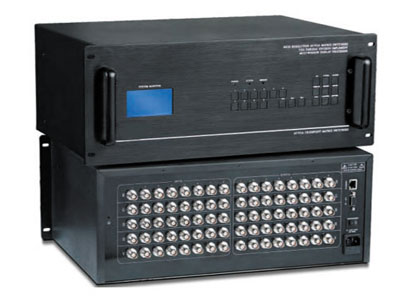

1, the use of Samsung S3C2440 processor, running faster, more stable system
2、采用FPGA可编程逻辑阵列电路XC3S200A，性能更稳定；
2, the use of FPGA programmable logic array circuit XC3S200A, performance is more stable;
3、采用美国TI公司DM355数字视频处理芯片，图像特别清晰；
3, using the United States DM355 company TI digital video processing chip, the image is particularly clear;
4、采用美国TI公司THS7327长距离RGB驱动芯片，驱动距离高达80米
4, using the United States THS7327 company RGB long distance TI driver chip, driving distance of up to 80 meters
5、采用750M高带宽芯片，具有长线驱动功能；
5, the use of 750M high bandwidth chip, with long-term driver;
6、支持2048X1536高分辨率设计电路
6, support 2048X1536 high resolution design circuit
7、采用信号长距离传输失真增益补偿技术；
7, the signal is used to transmit the distortion of the long distance transmission technology;
8、采用数字同步识别处理（DSIP）技术
8, the use of digital synchronous recognition processing (DSIP) technology
9、支持无缝集成CMMAW技术和CCSEB电源管理技术；
9, support the seamless integration of CMMAW technology and CCSEB power management technology;
10、采用3D全新蓝色矩阵式显示屏，全中文显示工作状态
10, the use of 3D new blue matrix display, full Chinese display working state
11、内置轮循切换功能，能任意设定间隔时间和通道
11, built-in round robin function, can set the interval time and channel
12、内置32组场景存储功能，能直接在面板操作
12, built-in 32 set of scene storage functions, can be directly in the panel operation
13、8路RGB电脑信号输入；8、4路RGB电脑信号输出；
8, 13 way RGB computer signal input; 8, 4 road RGB computer signal output;
14、RGB视频输入和输出端采用5个BNC母接口；
14, RGB video input and output end uses 5 BNC mother interface;
15、专用端口，能直接和宏控无线触摸屏连接，即插即用；
15, special port, can directly and macro control wireless touch screen connection, plug and play;
16、全贴片SMD工艺，特有ESD静电保护功能；
16, the whole chip SMD process, the specific function of ESD electrostatic protection;
17、宏控系列RGB视频切换器是专门为RGB视频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路RGB视频输出通道中的任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合；
17 and macro control series RGB video switcher is dedicated to the RGB video signal display switch and design of high performance intelligent matrix switching equipment for various RGB video output channel to any channel, the series of products are widely used in large screen projection display engineering, audio-visual teaching, command and control center, multi-media conference room and other places;
18、本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，具有红外遥控功能和RS232通信功能，用户可以方便的完成演示过程中的信号切换；
18, this product is a smart device with high reliability, the design adopts fault tolerance technology, and adopts the high anti-interference ability of the communication interface circuit to ensure the reliability of communication, with infrared remote control function and RS232 communication function, users can easily complete the demonstration process of signal switching;
19、本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能，具备RS232通讯通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如宏控和其他控制系统）配合使用；
19, the product with the power is now the site to switch memory protection, video synchronization or separation and switching functions, with RS232 communication interface, it can be convenient with the computer, remote control system or a variety of remote control equipment (such as macro control and other control system) with the use of;
20、全球通用宽电压设计，可适应交流100～240V，50/60Hz；
20, the global wide voltage design, can adapt to the exchange of 100 ~ 240V, 50/60Hz;
21、高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比
21, high quality, mass production, there is a high compatibility and stability, has a high cost
RGB视频
RGB video
增益： 0 dB
Gain: 0 dB
带宽： 750MHz (-3dB),满载
Bandwidth: 750MHz (-3dB), full load
0 -10MHz @ +0.1dB
0 -10MHz @ +0.1dB
0 -100MHz@+0.6dB
0 -100MHz@+0.6dB
多通道对一通道串扰和： -60dB @10 MHz， -39dB @100 MHz
-60dB MHz -39dB, @100 MHz, @10
微分相位I/0S： <1.28度，3.58MHz
Differential phase <1.28 3.58MHz, I/0S:
微分相位误差： 0.1度, 3.58-4.43MHz
Differential phase error: 0.1 degree, 3.58-4.43MHz
微分增益误差： 0.1%, 3.58-4.43MHz
Differential gain error: 0.1%, 3.58-4.43MHz
最大传输延时： 5nS(±1nS)
Maximum transmission delay: 5nS (+ 1nS)
切换速度： 200 ns(最长时间)
Switching speed: 200 ns (the longest time)
信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， YCbCr/YPbPr分量视频(component video)，S-video，复合视 频(CVBS)
Signal types: RGBHV, RGBS, RGsB, RsGsBs, high definition television (HDTV), YCbCr/YPbPr component (video component), S-video, composite visual frequency (CVBS)
RGB视频输入
RGB video input
接口： BNC母接口
Interface: BNC master interface
最小/最大电平： 模拟信号: 0.5V ~ 2.0V p-p
Min / max level: 2.0V ~ P-P 0.5V
阻抗： 75 Ω
Impedance: 75
回波损耗： -30dB@5MHz
Echo loss: -30dB@5MHz
信号强度： 1V p-p 分量视频或S-video中的Y 、复合视频； 0.7V p-p RGB（电脑信号）；0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C
Signal strength: P-P 1V component video or Y in, composite video; P-P RGB 0.7V (computer signal); P-P 0.3V component video in Cb/Pb or Cr/Pr, S-video C S-video
最大直流偏置误差： 15mV
Maximum DC bias error: 15mV
RGB视频输出
RGB video output
接口： BNC母接口
Interface: BNC master interface
最小/最大电平： 0.5V ~ 2.0V p-p
Min / max level: 2.0V ~ P-P 0.5V
阻抗： 75 Ω
Impedance: 75
回波损耗： -30dB@5MHz
Echo loss: -30dB@5MHz
直流偏置： 最大±5mV
DC bias: maximum 5mV
同步信号
Synchronous signal
输入/输出类型： RGBHV, RGBS, RGsB, RsGsBs
Input / output type: RGBHV, RGBS, RGsB, RsGsBs
输入电平： 0.5V- 5.0V p-p,: 4.0V p-p 正常
Input level: 5.0V P-P 0.5V-, P-P 4.0V
输出电平： AGC-TTL: 5Vp-p, unterminated
Output level: 5Vp-p unterminated, AGC-TTL:
输入阻抗： 510 Ω
Input impedance: 510
输出阻抗： 75 Ω
Output impedance: 75
最大上升/下降时间： 4ns
Maximum rise / fall time: 4ns
最大传输延时： 水平:90ns 垂直:160ns
Maximum transmission delay: horizontal: 90ns vertical: 160ns
极性： 正或负（与输入完全一致）
Polarity: positive or negative (consistent with input)
RS-232控制接口
RS-232 control interface
串行控制接口： RS-232, 9-针母 D型 接口
Serial control interface: RS-232, 9- pin mother D interface
波特率与协议： 波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
The baud rate and protocol: baud rate: 9600, 8: data bits, stop bits: 1, no parity
串行控制口结构： 2 = TX, 3 = RX, 5 = GND
Serial control port structure: 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口 （选配）
KEYBOARD control interface (optional)
控制接口： 4针凤凰座
Control interface: 4 pin Phoenix
使用方式： 与扩展键盘KT-B8W配套使用
Usage: with the expansion of the keyboard KT-B8W supporting the use of
控制口结构： +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
Control port structure: +5V=DC5V, + = -=DATA-, GND = DATA+ = signal
以太网控制接口： （选配）
Ethernet control interface: (optional)
以太网控制接口： RJ-45母接口
Ethernet control interface: RJ-45 master interface
以太网控制协议： TCP/IP
Ethernet control protocol: TCP/IP
以太网控制速率： 自适应10M或100M,全双工或半双工
Ethernet control rate: adaptive 10M or 100M, full duplex or half duplex
规 格
Gauge
电源： 100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
Power supply: 240VAC ~ 50/60, Hz 100VAC, international adaptive power supply
功率： 30W
Power: 30W
温度： 储存、使用温度: -20°～ +70°C
Temperature: storage, use temperature: -20 ~ C ~ +70
湿度： 储存、使用湿度:10% ～ 90%
Humidity: storage, use humidity: 10% ~ 90%
平均故障间隔时间： 60,000 小时
Mean time to failure: 60000 hours
质保： 1年免费保修,终生维护
Warranty: 1 year free warranty, life-long maintenance
产品 配置中心
Product configuration center
型号 RGB-808 RGB-804 RGB-802
Model RGB-804 RGB-802 RGB-808
尺寸（MM） 482长*282宽*180高(4U) 482长*282宽*180高(4U) 482长*282宽*180高(4U)
Size (MM) 482 long *282 wide *180 high (4U) 482 long *282 wide *180 high (4U) 482 long *282 wide *180 high (4U)
重量（KG） 15.8KG 15.0KG 14.60KG
Weight (KG) 15.0KG 14.60KG 15.8KG
产品配置 矩阵切换器主机*1
Product configuration matrix switcher host *1
红外遥控器*1
Infrared remote control *1
使用说明书*1
Instruction *1
软件光盘*1
Software *1
电脑串口线*1
Computer serial line *1 |
